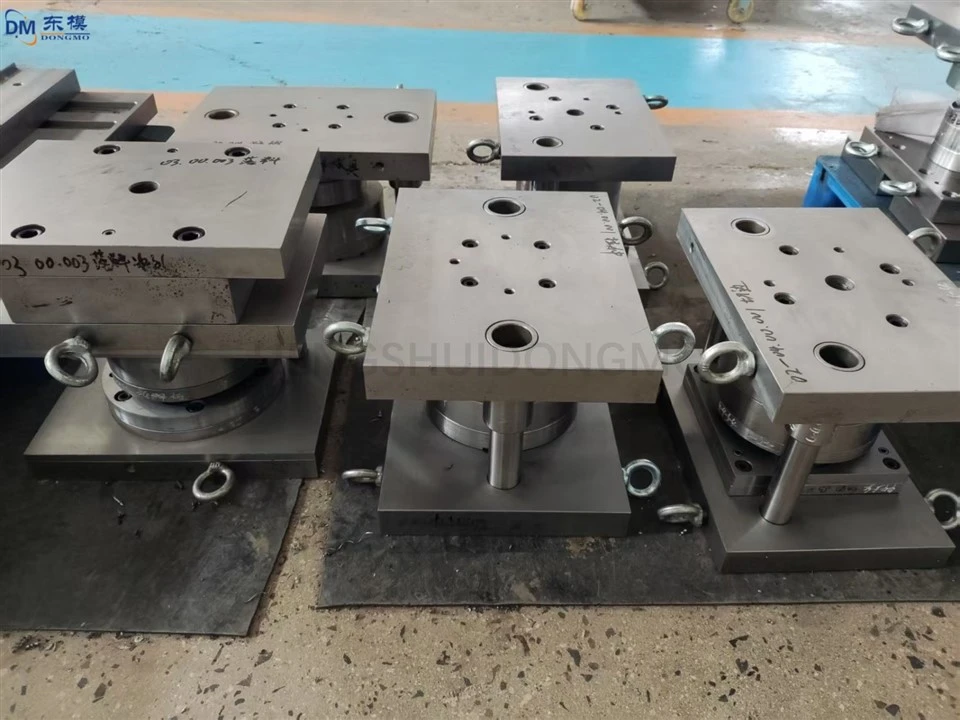

Djupdragningsmatris av aluminiumplåt; Formningsprocess för metallstämpling av rostfritt stål

Nyligen slutförde Dongmo (Hebei) Mould Co., Ltd. uppgraderingen av värmebehandlingsprocessen för SKD11/CR12MOV formmaterial. Genom att optimera parametrarna för härdning, härdning och kryogen behandling ökade företaget matrisens livslängd med 35 %, vilket säkerställde en stabil produktion av rostfritt stålpressning och progressiva dragformar.

Uppgraderingen fokuserar på två kärnsteg:

Vakuumsläckning ersätter traditionell saltbadssläckning: En vakuumsläckningsugn appliceras, med uppvärmningshastigheten styrd till 5ºC/min. Det förhindrar oxidation av formytan och avkolning och förbättrar materialets hårdhetslikformighet till HRC 60-62.

Tillagd kryogen behandling: -196ºC kryogen behandling utförs omedelbart efter släckning. Det eliminerar rester av austenit, stabiliserar formens dimensionella noggrannhet och minskar riskerna för deformation under användning.

Testdata visar att den uppgraderade processen fungerar bra för scenarier med högt-slitage som stämpling av rostfritt stål och progressiva ritformar. För samma SKD11 ritform, ökade livslängden från 200 000 till 270 000 stämplingscykler, vilket minskade kundernas kostnader för byte av verktyg och stillestånd med 30 %.
För närvarande tillämpas den uppgraderade processen fullt ut på alla SKD11/CR12MOV-matriser. Anpassade värmebehandlingsparametrar är tillgängliga för hög-precisionsformar i medicinska och elektroniska industrier.
